Class diagram
menggambarkan kumpulan class, interface, dan
hubungan
antar class
atau interface tersebut. Class diagram menggambarkan suatu
gambaran desain statis dari suatu sistem.
Contoh Class Diagram:

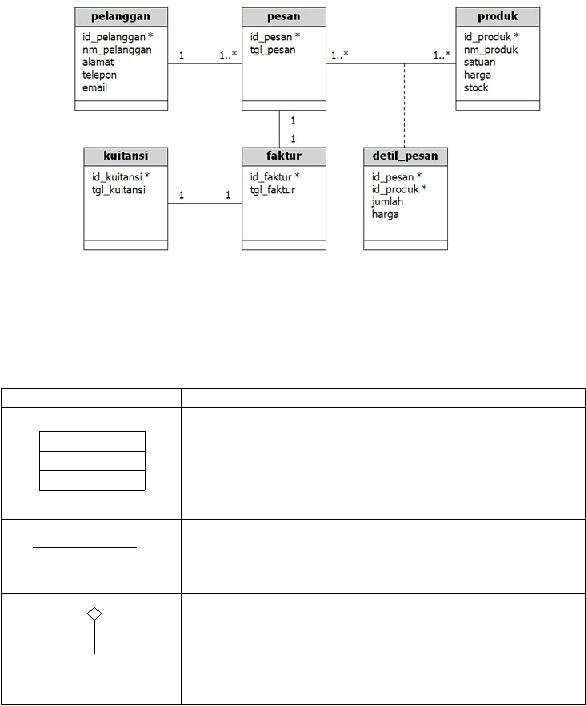

Gambar 2.4 Class diagram (Bannett et al., 2005)
Tabel 2.1 Relasi Pada Class Diagram (Bannett et al., 2005)
Simbol
Penjelasan
Class1
-Attribute1
+Operation1()
Class
Sebuah deskripsi dari seperangkat objek yang berbagi
atribut, operasi, dan relasi yang sama. Class terbagi atas 3
bagian, yaitu nama Class
pada bagian atas, atribut pada bagian tengah, dan operasi
pada bagian bawah.
Association
Merupakan hubungan struktural antar class yang saling
berelasi.
Aggregation
Merupakan bentuk spesial dari hubungan asosiasi yang
menspesifikasikan semua hubungan antara kumpulan (the
whole) dan sebuah bagian (the part). Agregasi digambarkan
dengan wajik tidak terisi.
 |
