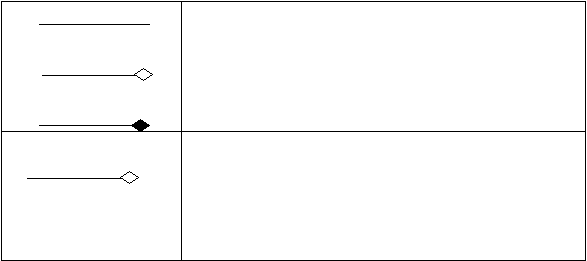

Multiplicity
Menggambarkan jumlah objek yang berpartisipasi dalam
hubungan antar class.
Generalization
Merupakan sebuah relasi specialisasi / generalisasi dimana
suatu class dapat lebih general atau lebih spesifik dari kelas
lainnya.
2.2.7.3 Use Case Diagram
Menurut
Bennett
et al. (2005, p20) Use Case Diagram sangat sederhana,
hanya
sedikit
langkah
notasi
untuk
mengingat. Use
Case
Diagram
merupakan
penggunaan kasus dan aktor dengan asosiasi-asosiasi diantara mereka. Use case
merupakan
rangkaian tindakan
yang
dilakukan oleh
sistem,
aktor
mewakili user
atau sistem lain yang berinteraksi dengan sistem yang dimodelkan.
Contoh Use Case Diagram:
 |
