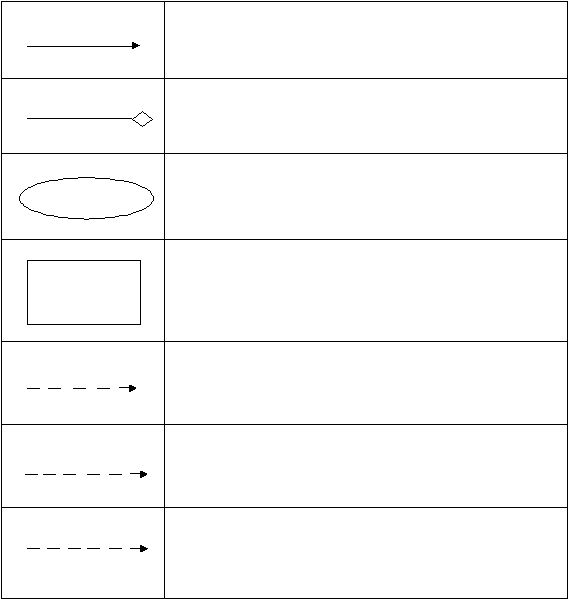

Association
Menggambarkan interaksi antara actor dan use case
Generalization
relasi antar use case, dimana salah satunya dalam bentuk
yang lebih umum dari yang lain.
Use Case1
Use Case
Sebuah deskripsi dari seperangkat aksi-aksi yang berurutan
yang ditampilkan sebuah sistem.
System
System
Tempat seluruh aktivitas-aktivitas sistem yang sedang
berjalan.
Dependency
Untuk menggambarkan ketergantungan sebuah use case
dengan use case lainnya.
<<Include>>
Include
Menggambarkan bahwa keseluruhan dari sebuah use case
merupakan fungsionalitas use case lainnya.
<<Extend>>
Extend
Menggambarkan hubungan antar use case di mana bahwa
sebuah use case merupakan fungsionalitas use case lainnya,
apabila kondisi tertentu terpenuhi.
2.2.7.4 Activity Diagram
Menurut
Bennett
et
al.
(2005,
p234)
Activity
diagram adalah
suatu
cara
menggambarkan alur kerja yang dapat digunakan dalam berbagai cara.
Activity
diagram
dapat
digunakan
sebelum
identifikasi
kasus
digunakan
dalam penentuan
kebutuhan
bisnis
tingkat
tinggi,
sebagai
sarana
untuk
menggambarkan kasus penggunaan kompleks dalam penentuan kebutuhan bisnis
 |
