tingkat   tinggi,   sebagai   sarana   untuk   menggambarkan   kasus   penggunaan
kompleks, dan sebagai sarana menggambarkan prilaku kompleks dalam suatu
objek.
Activity
diagram
dapat
dibagi
menjadi
beberapa
object
swimlane
untuk
menggambarkan objek mana yang bertanggung jawab untuk aktivitas tertentu.

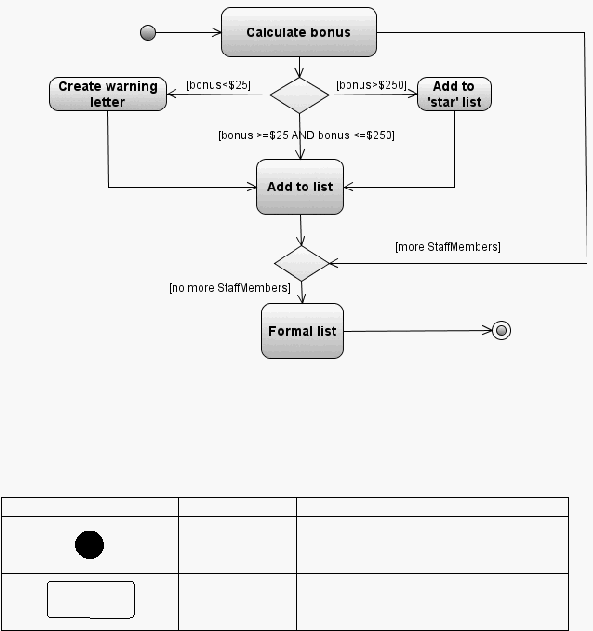

Contoh Activity diagram:
Gambar 2.6Activity diagram (Bannett et al., 2005)
Tabel 2.3 Relasi pada Activity diagram (Bannett et al., 2005)
Simbol
Nama Simbol
Penjelasan
Initial State
Mempresentasikan dimulainya alur
kerja suatu sistem dalam activity
diagram.
Action State
Action State
Sebuah State yang menggambarkan
eksekusi dari aksi atomic.
