25
Abstrak actor
Apply
for
membership
Search Library
inventory
Visitor
Search Library
inventory
«inherits»
Customer
check out
books
Patron
check out
books
Apply
for
membership
Patron
Visitor
Before
After

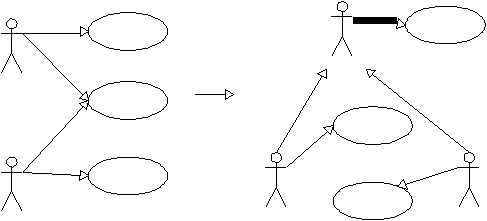

Gambar 2.7 Contoh Hubungan Inheritance
(Whitten, Bentley dan Dittman, 2006, p261)
2.7.2
Class Diagram
Class
Diagram
adalah gambar
grafis
mengenai
struktur obyek
statis
dari
suatu
sistem,
menunjukkan
kelas
–
kelas
obyek
yang
menyusun
sebuah
sistem
dan
juga hubungan antara kelas obyek tersebut. Class
Diagram digunakan
untuk
menggambarkan obyek
dan asosiasinya. Pada
diagram
ini
akan disisipkan
multiciply, hubungan generalisasi/spesialisasi, dan hubungan agregasi.
1.
Mengindentifikasi Asosiasi dan Multiciply
Pada langkah
ini perlu
mengidentifikasi asosiasi yang ada di antara obyek dan
kelompok.
Asosiasi
antara dua
obyek
atau
kelompok
adalah
satu
obyek
atau
kelas
“perlu
mengetahui”
mengenai
yang lain.
Hal
ini
memperbolehkan
satu
obyek
atau
kelas
untuk
referensi
silang
ke
obyek
atau
kelas
lain
dan
untuk
 |
