C. Statechart Diagram
Statechart Diagram menggambarkan state (keadaan) yang dialami semua objek
dalam suatu class yang spesifik serta transisi (event) yang memicu terjadinya suatu state
(Mathiassen et. al., 2000, p341).

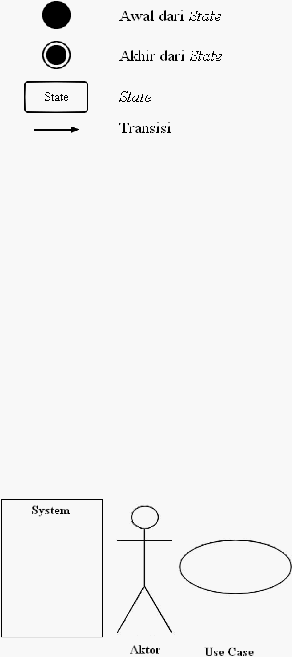

Gambar 2.18 Notasi Statechart Diagram
D. Use Case Diagram
Use
case
diagram
menggambarkan fungsionalitas
yang
diharapkan
dari
sebuah
sistem.
Yang
ditekankan adalah
'apa'
yang
diperbuat
sistem,
dan
bukan
'bagaimana'.
Sebuah
use
case
merepresentasikan
sebuah
interaksi
antara
aktor
dengan
sistem.
Use
case merupakan sebuah pekerjaan tertentu,
misalnya login ke sistem, menciptakan
sebuah daftar belanja, dan sebagainya. Seorang aktor adalah sebuah entitas
manusia atau
mesin yang berinteraksi dengan sistem untuk melakukan pekerjaan-pekerjaan tertentu.
Gambar 2.19 Notasi Use Case Diagram
 |
