15
menunjukkan bahwa sedikit penurunan pada Vi (milivolt) akan
membawa op-amp
dari
jenuh
positif
ke
jenuh
negatif
(Gambar 7).
Jika
VR
=
0
volt,
ini
akan
menjadi
zero-crossing
comparator.
Komparator
jenis ini dapat digunakan untuk mengubah isyarat AC
menjadi
gelombang
kotak
dengan
operasi
pemotongan (clipper)
seperti
terlihat
pada gambar 8.

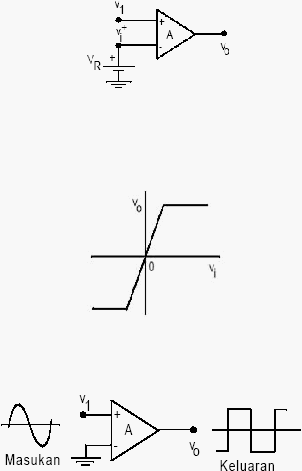

Gambar 2.6. Comparator
Gambar 2.7. Karakteristik Output
Gambar 2.8. Operasi Pemotongan (Clipper) dengan Op-Amp.
 |
