Prinsip
kerja
rangkaian sensor
infra
merah
adalah
ketika
LED
memancarkan cahaya
(infra
merah)
maka
cahaya
yang
diserap
oleh
photodiode
dan
akan
membuat
depletion
region
pada
photodiode
akan
semakin
menyempit sehingga arus
akan
lebih
mudah
mengalir dari
katoda ke anoda.

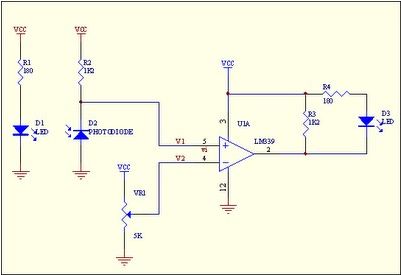

Gambar 2.9. Rangkaian Sensor Infra Merah (Infrared)
Berdasarkan gambar 9 maka tegangan V1 = 0V, vi = -V2 maka output =
0.
Jika
LED
tidak
memancarkan cahaya,
maka
akan
membuat depletion
region
pada
photodiode
akan
semakin
meluas
sehingga
arus
akan
sulit
untuk mengalir dari katoda ke anoda.
 |
