Katup tunggal (Single Valve)
Katup
tunggal perlu dikendalikan oleh satu sinyal untuk berubah dari satu
kondisi ke kondisi lainnya. Tanpa adanya sinyal dari luar, pegas pada salah satu
sisinya akan memaksa katup bekerja pada kondisi normal. Kondisi kerja katup
baru akan berubah apabila aktuator yang berada pada sisi yang berlawanan
dengan pegas bekerja

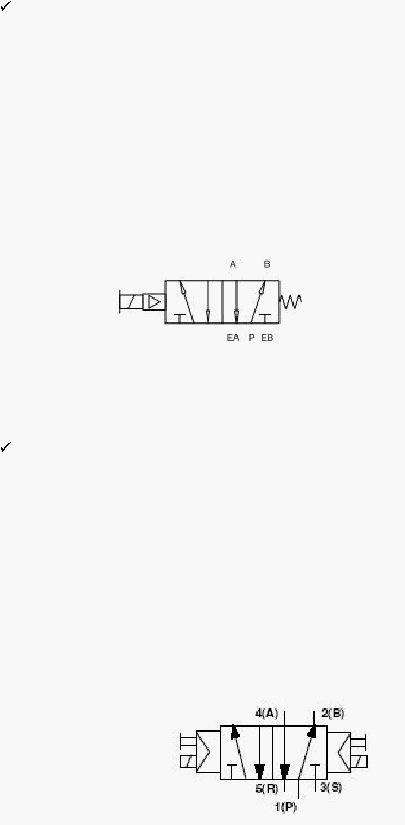

Gambar 2.6 Simbol Single Valve
Katup Ganda (Double Valve)
katup ganda perlu di kendalika oleh dua sinyal untuk merubah dari satu kondisi
dan mengembalikannya pada kondisi awal. Jika ada sinyal yang berasal dari
wilayah A maka katup akan bekerja untuk wilayah kerja A sedangkan jika
sinyal berasal dari wilayah B maka katup akan bekerja untuk wilayah B, jika
pada kondisi B katup tidak mendapatkan sinyal dari wilayah manapun maka
katup akan tetap berada di B.
Gambar 2.7 Simbol Double Valve
 |
