mempunyai dua saluran (saluran masukan dan saluran pembuangan).
cylinder terdiri dari tabung silinder dan penutupnya, piston dengan seal,
batang piston, bantalan, ring pengikis dan bagian penyambungan.
Keuntungan silinder kerja ganda dapat dibebani pada kedua arah
gerakan batang pistonnya. Ini memungkinkan pemasangannya lebih
fleksibel. Gaya yang diberikan pada batang piston gerakan keluar lebih
besar daripada gerakan masuk.

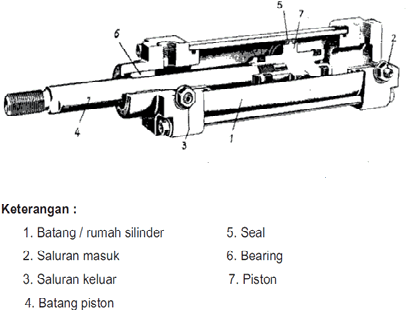

Gambar 2.5 Silinder Kerja Ganda
2.8.
Katup Pneumatic
Katup pneumatic adalah perlengkapan pengontrol ataupun pengatur, baik untuk
mulai, berhenti pada arah aliran angin. Katup pneumatic dapat dikategorikan
berdasarkan kerjanya sebagai berikut yaitu:
 |
