2.7.
Silinder pneumatic
Silinder pneumatic merupakan actuator yang memiliki pergerakan maju (Extend)
dan mundur (Retract)
dengan bantuan angin. Actuator adalah bagian keluaran untuk
mengubah energy suplai menjadi energy kerja yang dimanfaatkan, sinyal keluaran
dikontrol oleh sistem control dan akuator bertanggung jawab pada sinyal control melalui
elemen control terakhir.
Jenis-jenis silinder yang digunakan yaitu:

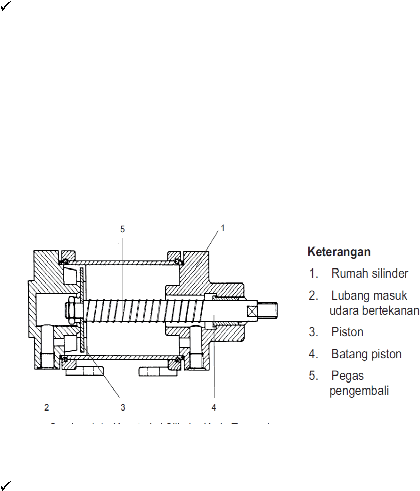

Silinder Kerja Tunggal (Cylinder Single Acting)
Konstruksi cylinder kerja tunggal adalah cylinder yang memiliki 1
buah saluran yang di gunakan untuk mendorong batang piston sehingga
cylinder
bergerak maju, sedangkan untuk mengembalikan posisi
cylinder atau menggerakan cylinder untuk mundur menggunbakan gaya
pegas pengembali yang di lilitkan pada batang piston.
Gambar 2.2 Silinder Kerja Tunggal
Silinder Kerja Ganda (Cylinder Double Acting)
Konstruksi silinder kerja ganda adalah sama dengan silinder kerja
tunggal, tetapi tidak mempunyai pegas pengembali. silinder kerja ganda
 |
