32

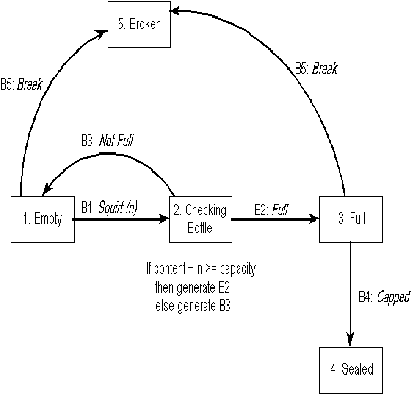

Gambar 2.4 Contoh State Transistion Diagram model Moore
(Sumber : Harel and Moore,
2011,
Jenis State Transition Diagram
yang paling banyak
digunakan
adalah yang model Harel, yang terlihat pada Gambar 2.3. Model ini
diadaptasikan dari Unified Modelling Language
(UML) sehingga mudah
dimengerti alur sistemnya. Hal ini sangat berguna untuk menganalisis
sistem beserta alur prosesnya dan menggunakan pendekatan yang dapat
menangani proses sistem.
 |
