Menurut Leoni (2011), State Transition Diagram adalah diagram yang
merepresentasikan serangkaian states
dan aktivitas yang berkaitan di
dalam hubungan suatu sistem.Diagram ini menggambarkan hubungan
antar statedengan state yang lainnya, dan juga menjelaskan perpindahan
alur suatu sistem sesuai waktu dan prioritas mana yang lebih
diutamakan.State Transition Diagramdigunakan untuk mengembangkan
analis dalam merangkai suatu sistemsecara real-time dan berorientasi
objek. Berikut ini adalah contoh gambar dari State Transition Diagram :

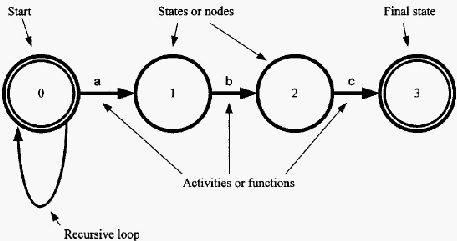

Gambar 2.5 Contoh State Transistion Diagram
(Sumber : Leoni,
2011,
 |
