14

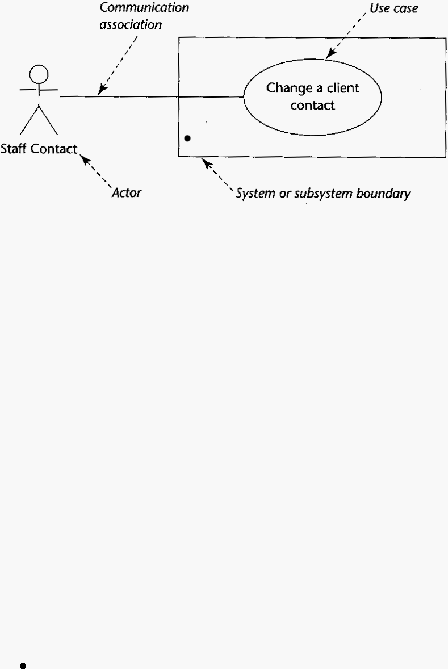

Gambar 2.1 Notasi Use Case Diagram
( Sumber : Bennett, McRobb, dan Farmer, 2006, p146 )
2.1.4
Class Diagram
Class diagram adalah sebuah diagram yang menggambarkan
objek-objek dari sistem dan hubungan antara objek tersebut
(Bennett,
McRobb, dan Farmer, 2006).
Menurut Bennett, McRobb, dan Farmer (2006), class diagram
memiliki istilah-istilah penting yang perlu diketahui, yaitu :
Attributes
Attributes adalah data yang menampilkan karakteristik utama dari
sebuah class. Oleh karena itu, setiap objek dari class
memiliki
attribute yang dimiliki oleh class tersebut.
 |
