17
1)

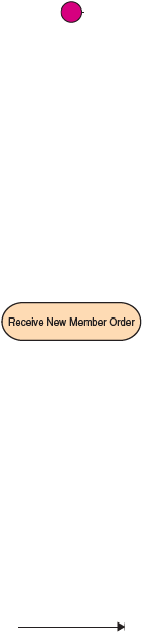

Initial node
Initial node
berupa lingkaran penuh yang
menggambarkan titik mulai suatu proses
Gambar 2.10 Initial Node
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p392)
2)
Actions
Actions adalah notasi segiempat bersudut tumpul
yang menggambarkan langkah-langkah yang terjadi.
Gambar 2.11 Actions
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p392)
3)
Flow
Flow (alur)
merupakan panah dalam diagram yang
mengindikasikan alur antar actions.
Gambar 2.12 Flow
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p392)
 |
