18
4)
Decision

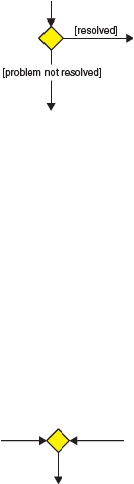

Decision memiliki bentuk seperti wajik dengan satu
alur masuk dan dua atau lebih alur keluar, alur keluar
ditentukan dengan kondisi tertentu.
Gambar 2.13 Decision
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p392)
5)
Merge
Merge adalah wajik dengan dua atau lebih alur masuk
dan satu alur keluar untuk menggabungkan alur yang
sebelumnya terpisah oleh decision.
Gambar 2.14 Merge
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p392)
 |
