menggambarkan berbagai alir aktivitas dalam sistem yang sedang dirancang,
bagaimana masing-masing alir berawal, decision
yang mungkin terjadi, dan
bagaimana mereka berakhir. Activity diagram
juga dapat menggambarkan
proses paralel yang mungkin terjadi pada beberapa eksekusi.

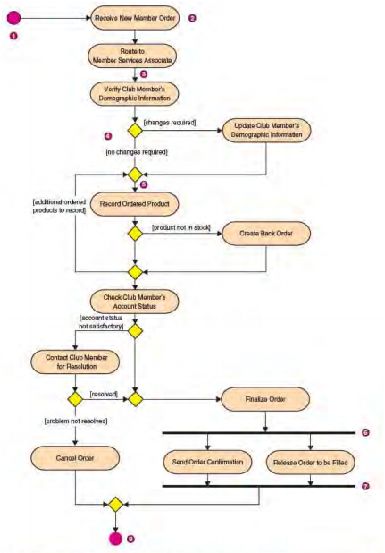

Gambar 2.5 Skema activity diagram (Whitten & Bentley, 2007).
 |
