2.3.6 Sequence Diagram
Sequence Diagram adalah diagram UML yang memodelkan logika dari
sebuah use case
dengan menggambarkan interaksi pesan diantara objek
dalam urutan waktu. (Whitten & Bentley, 2007, p. 659). Sequence Diagram
disusun berdasarkan urutan waktu. Setiap sequence diagram
mempresentasikan suatu aliran dari beberapa aliran di dalam use case.

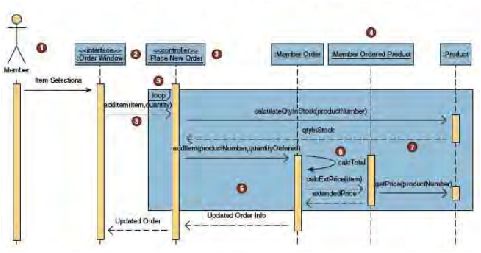

Gambar 2.6 Skema sequence diagram (Whitten & Bentley, 2007).
2.3.7 Class Diagram
Class Diagram adalah sebuah gambaran grafis dari struktur objek statis
sistem, menunjukkan kelas objek yang menyusun sistem serta hubungan
diantara kelas objek tersebut (Whitten & Bentley, 2007, p. 400).
|
