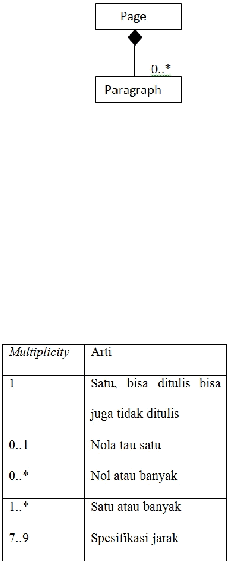

Gambar 2.5
Composition
(Sumber: Whitten dan Bentley, 2007, p379)
Hubungan minimum dan maximum antar class
yang satu dengan
class yang lain disebut multiplicity.
Tabel 2.1
Multiplicity
(Sumber: Whitten dan Bentley, 2007, p377)
2.4.2
Use Case Diagram
Use case diagram
menggambarkan interakasi antara user
dan
sistem eksternal. Dengan kata lain, secara grafikal mendeskripsikan siapa
yang akan menggunakan sistem dan dengan cara seperti apa sesuai
dengan yang diharapkan
untuk berinteraksi dengan sistem (Whitten
dan
Bentley, 2007, p246-p250).
 |
