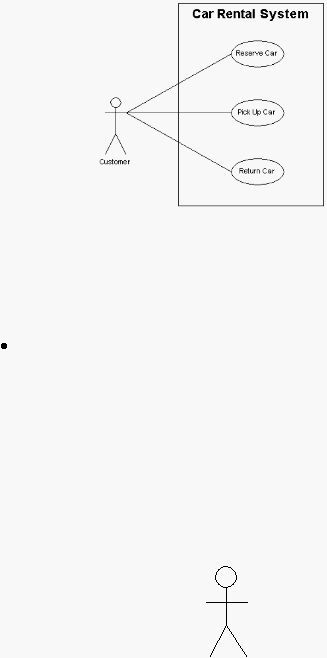

Gambar 2.6
Use Case Diagram
(Sumber: Whitten dan Bentley, 2007, p246)
Use case diagram memiliki komponen sebagai berikut :
Pelaku
Pelaku merupakan sebuah peran dari pengguna yang ingin
berinteraksi dengan sistem untuk mendapatkan informasi.
Pelaku di use case diagram bisa berupa manusia, oraganisasi,
sistem, ataupun barang. Lambang dari pelaku pada use case
diagram seperti di bawah ini.
Gambar 2.7
Pelaku
(Sumber: Whitten dan Bentley, 2007, p247)
 |
