2.10.3 UML
Satzinger
et
al.
(2005,
p48)
menyatakan Unified
Modelling
Language (UML)
adalah serangkaian standar konstruksi
model dan notasi yang dikembangkan secara
khusus untuk pengembangan object-oriented.
Model dari komponen sistem yang menggunakan UML adalah :
•
Use Case Diagram
•
Class Diagram
•
Activity Diagram
•
Sequence Diagram
2.10.4 Activity Diagram
Menurut
Satzinger et
al.
(2008,
p141), activity
diagram
adalah sebuah
tipe dari
workflow diagram yang
menggambarkan
aktivitas dari user dan flownya secara
berurutan.

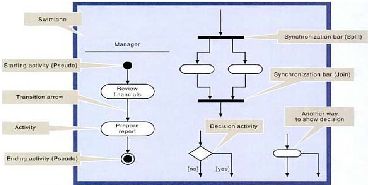

Gambar 2.7 Simbol Activity Diagram
Sumber : Satzinger et al. (2005, p145)
 |
