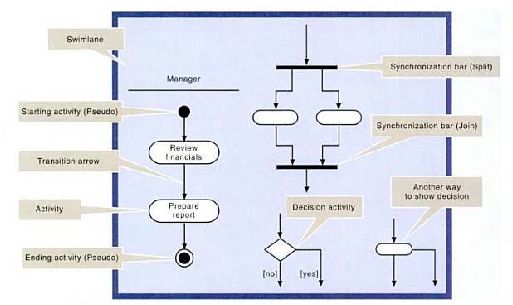

Gambar 2.4 Contoh Activity Diagram
Sumber : Satzinger, Jackson, & Burd (2005, p145) Object Oriented Analysis & Design
with the Unified Process
2.3.7. Event Table
Menurut
Satzinger,
Jackson,
&
Burd
(2005,
p174),
event
table
adalah
penjelasan dari Use Case dimana daftar peristiwa diurutkan dalam baris dan kolom
berdasarkan informasi penting tentang maisng-masing event di kolom.
Di dalam event table terdapat kolom-kolom berikut:
•
Event,
kegiatan
yang
dilakukan
User
ke
dalam
sistem
dan
menjelaskan
proses yang akan dilakukan.
•
Trigger, hal yang memicu terjadinya event.
•
Source,
sumber
yang
memberikan
informasi
ke
dalam
sistem,
sumber
berupa agen external atau aktor.
•
Use Case, jenis kegiatan yang dilakukan User.
•
Response, hasil atau laporan yang dihasilkan oleh sistem.
 |
