Destination, agen yang akan menerima data atau laporan yang dihasilkan
dari sistem.

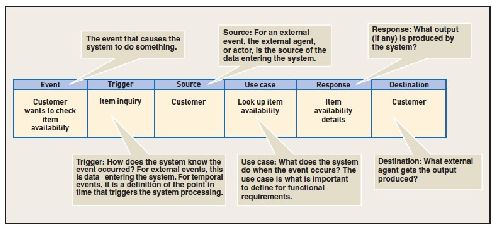

Gambar 2.5 Contoh Event Table
Sumber : Satzinger, Jackson, & Burd (2005, p175) Object Oriented Analysis & Design
with the Unified Process
2.3.8. Use Case Diagram
Menurut
Satzinger,
Jackson,
&
Burd
(2005,
p215), Use
Case
Diagram
adalah
cara untuk mendokumentasikan bermacam-macam peran
User dan cara mereka
berinteraksi
dengan
sistem.
Dalam analisis Use
Case,
kita
mengidentifikasi
suatu
entity
yang
disebut
actor
yang
berhubungan
dengan
sistem.
Tujuan
dari
Diagram
Use
Case
adalah
untuk
mengidentifikasi
bagaimana
sistem
akan
digunakan
oleh
User .
Use Case terdiri dari beberapa elemen, antara lain:
•
Sebuah Icon sederhana digunakan untuk mewakili aktor. Icon akan diberi
nama yang mencirikan peran aktor yang berhubungan dengan sistem.
•
Use
Case
sendiri
dilambangkan
dengan
bentuk
oval
dengan
nama
Use
Case di dalamnya.
 |
