35

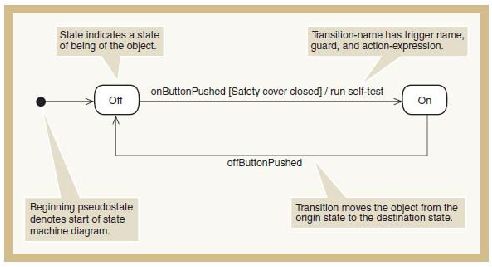

Gambar 2.13 Contoh Format Statechart Diagram
Sumber : Satzinger, Jackson, & Burd (2005, p237) Object Oriented Analysis & Design
with the Unified Process
2.3.12. Updating the Design Class Diagram
Design
Class
Diagram
sekarang
dapat
dikembangkan
untuk
setiap
layer.
Di
view
layer dan
data access layer, beberapa
Class
baru
harus
ditentukan.
Domain
layer juga memiliki beberapa Class
baru ditambahkan untuk Use Case controllers.
Pertama,
jika
menambahkan
metode
sebelum menyelesaikan
visibilitas.
Tiga
jenis
metode yang ditemukan di beberapa class:
•
Metode konstruktor
•
Mendapatkan data dan menetapkan metode
•
Kasus penggunaan metode khusus
 |
