36

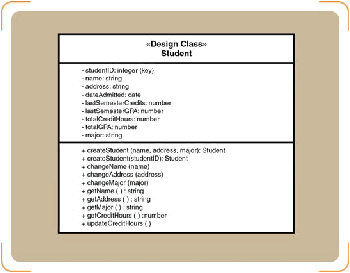

Gambar 2.14 Contoh Class Student
Sumber : Satzinger, Jackson, & Burd (2005, p305) Object Oriented Analysis & Design
with the Unified Process
Gambar 2.15 berisi desain
class Diagram untuk domain layer class. Diagram
mendokumentasi menyeluruh dari desain class dan metode sebagai fungsi dalam
pemograman.
2.3.13. First-Cut Design Class Diagram
First-cut
design
class
Diagram
dikembangkan
dengan
memperluas Diagram
domain model class. Hal ini membutuhkan dua langkah:
•
Menguraikan tentang atribut dengan tipe dan informasi nilai awal
•
Menambah visibilitas panah navigasi
Atribut ditandai dengan tanda minus di depan nama atribut.
Navigasi
visibilitas
mengacu
pada kemampuan
satu
objek
untuk
dapat
berinteraksi dengan objek lain. Untuk membangun navigasi visibility ada beberapa
pedoman umum:
 |
