One
to
many:
hubungan
yang
menunjukkan
hubungan
atasan/bawahan
biasanya
dinavigasikan
dari
atasan
ke
bawahan,
misalnya
dari Order ke
OrderItem.
•
Hubungan
wajib,
di
mana
objek
dalam
satu
class
tidak
bisa
ada
tanpa
objek kelas lain, biasanya dinavigasikan dari class yang lebih independen
kepada dependen class, misalnya: dari Nasabah ke Order.
•
Ketika sebuah objek membutuhkan informasi dari objek yang lain, sebuah
panah navigasi mungkin diperlukan, baik untuk menunjuk objek itu
sendiri dalam suatu hierarki.

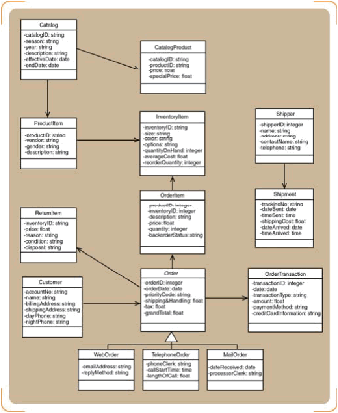

Gambar 2.15 Contoh First-Cut Design Class Diagram
Sumber : Satzinger, Jackson, & Burd (2005, p311) Object Oriented Analysis & Design
with the Unified Process
 |
