2.3.14. Designing with Sequence Diagrams
Menurut
Satzinger,
Jackson,
&
Burd
(2005,
p226), System Sequence Diagram
(SSD)
adalah
Diagram
yang
digunakan
untuk
mendeskripsikan
aliran
informasi
input dan output dari sistem yang terotomatisasi.
SSD
menjelaskan
data
yang
masuk
dan
data yang keluar dan mengidentifikasi
interaksi
antara
aktor
dalam sistem.
Kondisi
loop
for
all
items
untuk
semua
item
menunjukkan bahwa pesan-pesan dalam kotak akan diulangi berkali-kali.

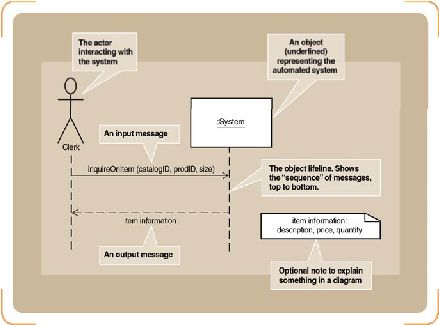

Gambar 2.16 Contoh System Sequence Diagram
Sumber : Satzinger, Jackson, & Burd (2005, p229) Object Oriented Analysis & Design
with the Unified Process
2.3.15. Diagram Frames
Untuk mendukung konstruksi yang berkondisi dan berulang, UML
menggunakan
frames.
Frames
adalah
fragment atau
bagian
dari
Diagram;
mereka
memiliki operator atau label (seperti perulangan) dan guard (klausa berkondisi).
Berikut adalah daftar operasi dari frame:
 |
