Konfigurasi SPI Daisy Chain

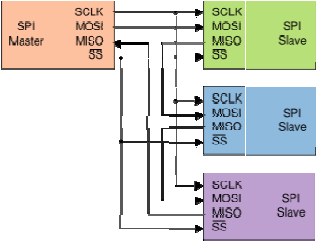

Gambar 2.5 Konfigurasi SPI Daisy Chain
Pada
konfigurasi
ini, pen
iriman data dari atau
ke master dilakukan secara
berantai
pada
beberapa slave.
Jika
hanya
ada
satu
slave
maka
pin
SS
dimungkinkan
untuk
low. Ada beberapa perangkat
yang
memerlukan
falling-edge dari pin SS, seperti
IC MAX124.
Kebanyakan perangkat slave
memiliki output
tri-state sehingga pin
MISO
menjadi
memiliki
impedansi
tinggi
apabila
slave
tidak
dipilih.
Perangkat
tanpa
output
tri-state SPI tidak dapat berbagi segmen bus dengan perangkat lain sehingga hanya satu
slave yang dapat berkomunikasi dengan master.
 |
