28

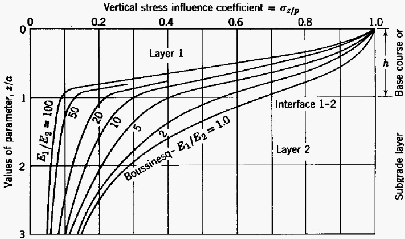

Gambar 2.10 Distribusi Tegangan Vertikal Sistem Dua Lapis
c.
Sistem Tiga Lapis
Tegangan
–
tegangan
yang
terjadi
di
setiap
lapis
pada
axis
simetri
system
tiga
lapis dapat
dilihat
pada
gambar 2.11.
Tegangan –
tegangan
yang
terjadi
meliputi:
s
z1
:
tegangan vertikal interface 1
s
z2
:
tegangan vertikal interface 2
s
r1
:
tegangan
horisontal pada
lapisan 1 bagian bawah
s
r2
:
tegangan horisontal pada
lapisan 2 bagian bawah
s
r3
:
tegangan horisontal pada lapisan 3 bagian atas
 |
