27

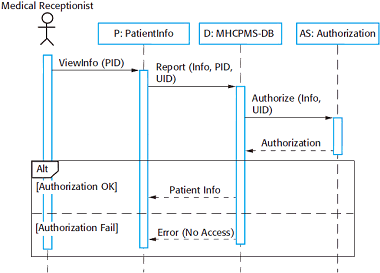

Gambar 2.6 Contoh Sequence Diagram
(Sumber: Software Engineering 9th Edition, Ian Sommerville, 2011: 127)
2.16
Activity Diagram
Activity Diagram
adalah diagram yang digunakan untuk
merepresentasikan:
1.
Sebuah operasi yang rumit.
2.
Sebuah proses bisnis yang rumit.
3.
Sebuah use case.
4.
Sebuah proses perangkat lunak.
 |
