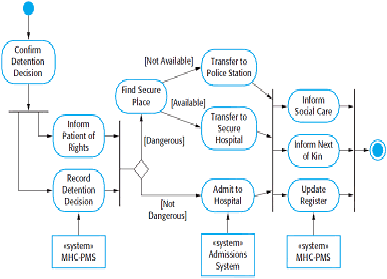

Gambar 2.7 Contoh Activity Diagram
(Sumber: Software Engineering 9th Edition, Ian Sommerville, 2011: 123)
2.17
Teori Perancangan Basis Data
Menurut Thomas Connoly dan Carolyn Begg, perancangan basis data
adalah proses membuat suatu rancangan yang akan membantu memenuhi
tujuan dari kebutuhan basis data.
Terdapat tiga tahapan pada perancangan basis data yaitu sebagai
berikut:
1.
Konseptual, proses membangun suatu model data terpisah dari
seluruh pertimbangan fisik.
2.
Logikal, proses membangun suatu model berdasarkan model data
konseptual
dan terpisah dari pertimbangan DBMS dan
pertimbangan fisik lainnya.
3.
Fisikal, proses menghasilkan deskripsi dari implementasi basis
data, yang menjelaskan tentang relasi, organisasi data, dan indeks
 |
