36

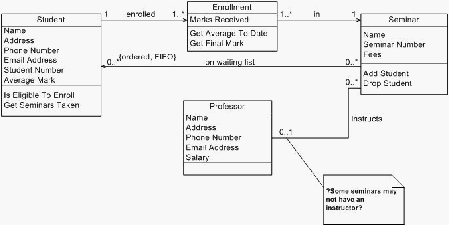

Gambar 2.11 Contoh Class Diagram
2.3.4
Sequence Diagram
Menurut Ambler,2005,
pp80 -
81 Sequence Diagram adalah teknik
pemodelan yang dinamis . Sebuah Sequence Diagram umumnya digunakan
untuk:
-
Memvalidasi atau menguji kelengkapan dari skenario
penggunaan (usage scenario) sistem beserta logikanya. Sebuah
skenario penggunaan adalah gambaran dari penggunaan sebuah
sistem.
-
Menelusuri rancangan sistem dan membantu dalam memberikan
gambaran yang jelas bagaimana operasi-operasi dalam sebuah
sistem berjalan langkah demi langkah atau secara sekuensial.
-
Memberikan gambaran yang jelas untuk menentukan class
manakah yang bersifat kompleks dan membantu dalam
menentukan apakah class tersebut perlu dibuat state diagram nya
atau tidak.
 |
