Kesimpulannya, package diagram
digunakan untuk
menunjukkan komponen yang saling berkaitan. Kita
menggunakan package diagram
untuk mengaitkan
beberapa class atau komponen sistem lainnya.

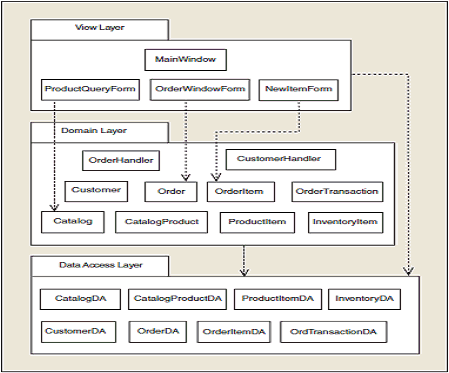

Gambar 2.51 Contoh Package Diagram (Satzinger, Jackson, dan Burd)
2.2.7.2.4
Design the database
a.
Object-Oriented Database
Object database management system
(ODBMS)
merupakan suatu sistem manajemen database
yang
menyimpan data sebagai objek atau class dengan bahasa
pemrograman berbasis objek.
Untuk membuat object database schema dari suatu class
diagram, step-step yang dibutuhkan adalah sebagai
berikut:
1.
Tentukan class
mana yang membutuhkan persistent
storage.
2.
Representasikan persistent classes.
3.
Representasikan asosiasi antara persistent classes.
4.
Pilih tipe data yang sesuai dan batasan value
untuk
setiap field.
 |
