Untuk actor, object, dan message, communication
diagram
menggunakan simbol yang sama dengan
sequence diagram, namun simbol lifeline dan activation
lifeline
tidak digunakan di dalam communication
diagram. Bagaimanapun juga, sebuah simbol yang lain,
yaitu simbol link
digunakan di dalam perancangan
communication diagram. Link merupakan sebuah notasi
di dalam communication diagram
yang membawa
message di antara object atau di antara actor dan object.

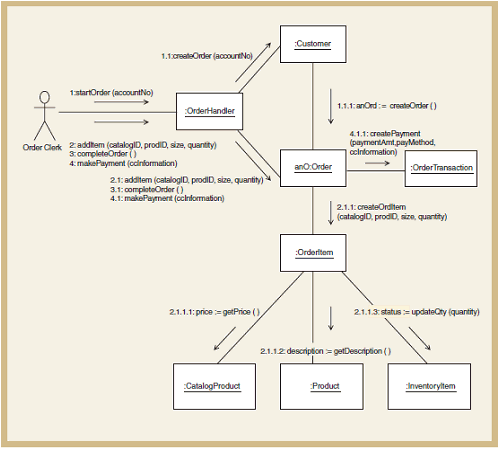

Gambar 2.50 Contoh Communication Diagram (Satzinger, Jackson, dan Burd)
d.
Package Diagram
Package diagram merupakan suatu diagram UML yang
mengizinkan perancang untuk mengasosiasikan
beberapa class dari grup yang saling berkaitan.
Salah satu pilihan adalah dengan memisahkan view
layer, domain layer, dan data access layer
ke dalam
package yang berbeda.
 |
