Menambahkan class window
ke dalam sequence
diagram.
Beberapa hal yang perlu diperhatikan dalam
mengembangkan data access layer sequence diagram:
1.
Inisialisasi domain objects
dengan data dari suatu
database.
2.
Buatlah query
untuk database
dan kirim sebuah
objek referensi.
3.
Masukkan return information
di dalam objek
referensi.

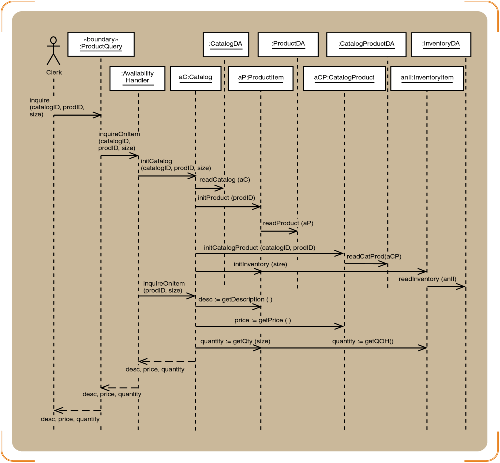

Gambar 2.49 Contoh Multi Layer Sequence Diagram (Satzinger, Jackson, dan Burd)
c.
Communication Diagram
Communication diagram
dan sequence diagram
sama-
sama adalah interaction diagram, dan mereka berisi
informasi yang sama. Proses perancangan sistem
menggunakan communication diagram
atau sequence
diagram akan menghasilkan informasi yang sama.
 |
