menentukan objek mana saja yang dibutuhkan untuk
menjalankan suatu use case atau skenario.
Di dalam first-cut sequence diagram, kita mengganti
:System
dengan sebuah objek controller
dari suatu use
case, kemudian menambah objek-objek lain yang
dibutuhkan di dalam suatu use case. Langkah
selanjutnya adalah menentukan pesan mana yang perlu
dikirimkan untuk mengumpulkan informasi yang
dibutuhkan, termasuk objek mana yang akan menjadi
source
dan objek mana yang akan menjadi destination.
Gunakan activation lifelines
untuk mengindikasikan
suatu objek yang sedang menjalankan suatu method.

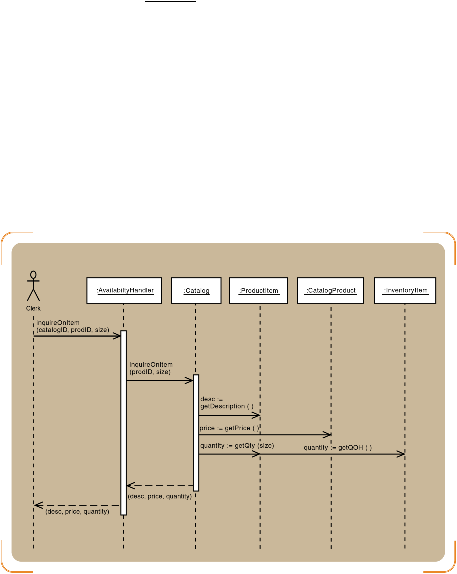

Gambar 2.48 Contoh First-Cut Sequence Diagram (Satzinger, Jackson, dan
Burd)
Multi layer sequence diagram
dikembangkan
berdasarkan first-cut sequence diagram
yang telah
dibuat.
Beberapa hal yang perlu diperhatikan dalam
mengembangkan view layer sequence diagram adalah
sebagai berikut:
1.
Merancang user interface untuk setiap use case.
2.
Mengembangkan dialog design untuk setiap form.
 |
