1.
Actor
Merupakan pengguna yang berinteraksi secara
langsung dengan sistem.
2.
Input messages
Merupakan pesan input
dari pengguna ke dalam
suatu sistem.
3.
Output messages
Merupakan pesan output
dari suatu sistem ke
pengguna, hasil dari pemrosesan input.
4.
Objects
Merupakan objek-objek yang berinteraksi di dalam
sequence diagram.
5.
Object lifeline
Menggambarkan urutan pesan dari atas ke bawah.
Perancangan sequence diagram
dimulai dari system
sequence diagram. System sequence diagram
menggambarkan hubungan input dan output antara actor
dan sistem untuk suatu use case atau skenario.

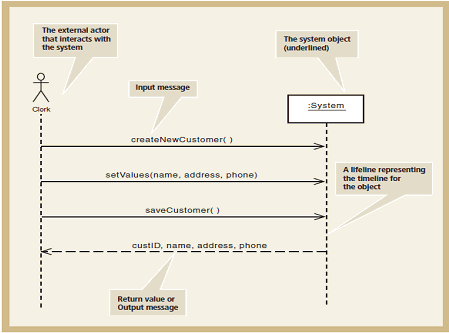

Gambar 2.47 Contoh System Sequence Diagram (Satzinger, Jackson, dan
Burd)
First-cut sequence diagram
dikembangkan berdasarkan
system sequence diagram. First-cut sequence diagram
 |
