independen (tidak bergantung) ke class
yang
dependen (bergantung).
3.
Ketika suatu objek membutuhkan informasi dari
objek yang lain, maka panah navigation visibility
akan menunjuk ke arah class yang dibutuhkan.
Domain model class diagram
diubah menjadi updated
design class diagram
dengan menambahkan tipe data
atribut dan visibility
serta menambahkan method
di
dalamnya.

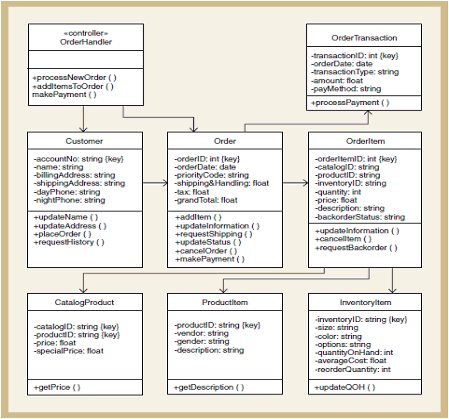

Gambar 2.46 Contoh Updated Design Class Diagram (Satzinger, Jackson, dan
Burd)
b.
Sequence Diagram
Sequence diagram
digunakan untuk menjelaskan
interaksi beberapa objek pada waktu tertentu secara
berurutan.
Satzinger, Jackson,
dan Burd (2005:229) menyatakan
bahwa notasi di dalam sequence diagram adalah sebagai
berikut:
 |
