Salah satu tipe class
diagram UML
yang menunjukan hal-hal
(things) di dalam users’
work
domain
disebut dengan domain
class diagram (Satzinger, 2009, p187).

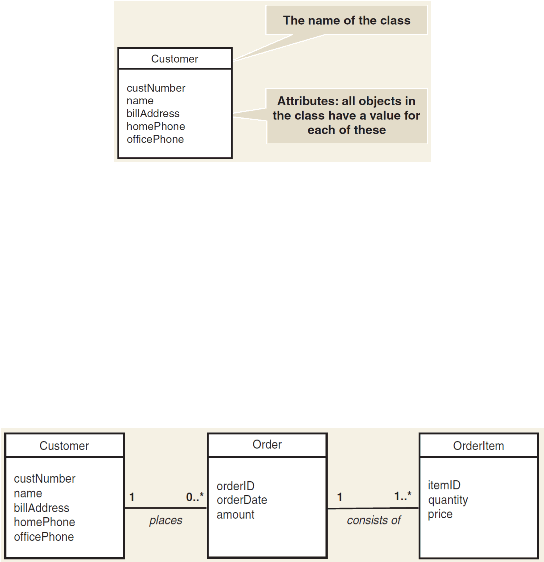

Pada class
diagram, simbol kotak menandakan class
dan garis
yang menghubungkan kotak-kotak menandakan asosiasi atau
hubungan antar class.
Sumber : (Satzinger, Jackson, & Burd, 2009, p. 187)
Notasi multiplicity dari hubungan asosiasi terdiri dari :
-
one and only one, ditandai dengan 1
-
zero or one, ditandai dengan 0..1
-
zero or more, ditandai dengan 0..*
-
one or more, ditandai dengan 1..*
Sumber : (Satzinger, Jackson, & Burd, 2009, p. 187)
 |
