65

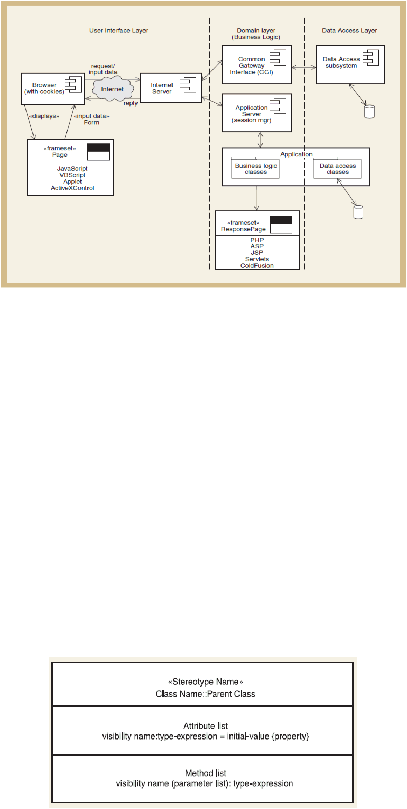

Gambar 2.21 Three layer internet system architecture
Sumber : (Satzinger, Jackson, & Burd, 2009, p. 399)
2.
First-cut class diagram
Design class diagram dibuat berdasarkan domain class diagram.
Design class diagram dapat digunakan untuk membantu
pengembangan interaction diagram.
Notasi dari design class diagram terdiri atas :
-
Class name
-
Attribute list
-
Method list
Gambar 2.22 Design class diagram notation
Sumber : (Satzinger, Jackson, & Burd, 2009, p. 411)
