Use Case Diagram
Use
case
adalah aktivitas yang dilakukan sistem (Satzinger, 2009,
p160).
Use
case
model
adalah kumpulan model yang dapat digunakan
untuk menangkap system requirements
berdasarkan use
case
dengan
pendekatan object oriented (Satzinger, 2009, p242).
Use
case
diagram
adalah sebuah diagram yang menunjukan
beragam peran user
dan bagaimana peran-peran tersebut menggunakan
sistem (Satzinger, 2009, p242).
Simbol-simbol di dalam use case diagram terdiri dari: aktor, use
case, connecting line, dan system boundary.
Berikut ini adalah contoh dari use case diagram sederhana:

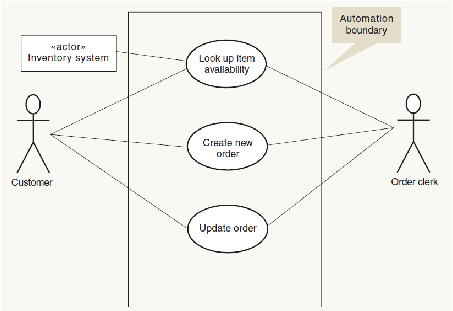

Gambar 2.9 Use case sederhana
Sumber: Satzinger (2009, p243)
 |
