Berikut ini adalah contoh dari Multilayer Design of Sequence Diagram:

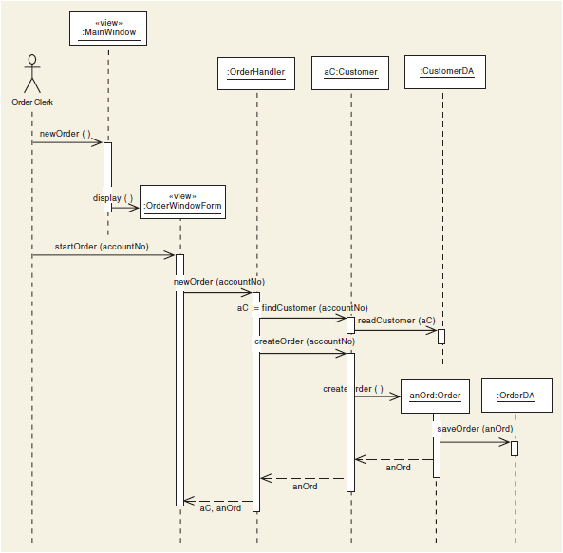

Gambar 2.18 Three layer first cut sequence diagram untuk menerima pesanan
Sumber: Satzinger (2009, p454)
Updated First Cut Diagram
Updated first cut diagram
merupakan perkembangan lebih lanjut dari
first cut diagram yang diperoleh dengan menyertakan controller sebagai class
tambahan.
 |
