Package Diagram
Package diagram
adalah diagram tingkat tinggi yang memungkinkan
disainer untuk mengelompokkan class yang saling berkaitan. Package diagram
terbagi menjadi tiga layer
yaitu: view layer, domain layer, dan data access
layer.
Berikut ini adalah contoh dari package diagram:

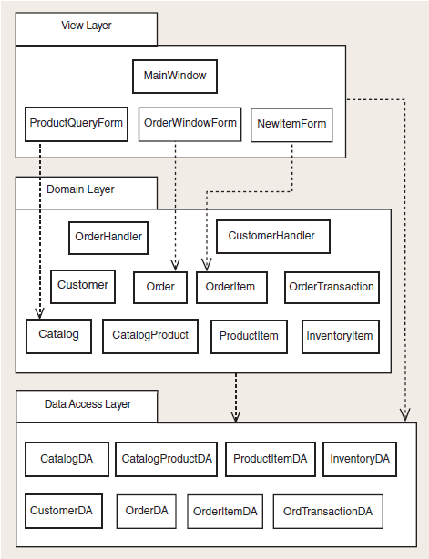

Gambar 2.20 Package diagram
Sumber: Satzinger (2009, p459)
 |
