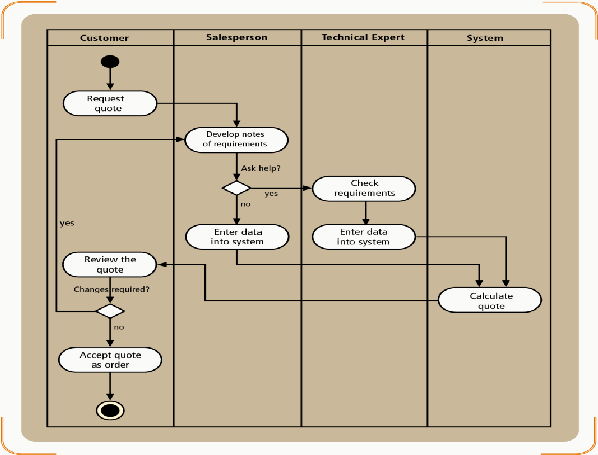

Gambar 2.5. Contoh Activity Diagram Untuk Menunjukkan Alur Kerja
Sumber: Satzinger, Jackson, dan Burd (2005: 146)
2.
Event Table
Menurut Satzinger, Jackson, dan Burd (2005: 174), event table menjelaskan
tentang katalog dari use case
yang berisi daftar peristiwa di bagian baris dan
berisi informasi tentang setiap peristiwa di bagian kolom. Penjelasan bagian
dari event table adalah sebagai berikut:
1.
Event
merupakan katalog use case
daftar peristiwa dalam baris dan
informasi penting tentang setiap peristiwa dalam kolom.
2.
Trigger
merupakan sinyal yang memberitahukan sistem bahwa suatu
peristiwa telah terjadi.
3.
Source merupakan agen eksternal atau aktor yang memasok data ke
dalam sistem.
4.
Use Case merupakan jenis kegiatan yang dilakukan oleh user.
5.
Response
merupakan data output
yang dihasilkan oleh sistem untuk
meraih tujuan.
6.
Destination
merupakan agen eksternal atau aktor yang menerima data
dari sistem.
 |
