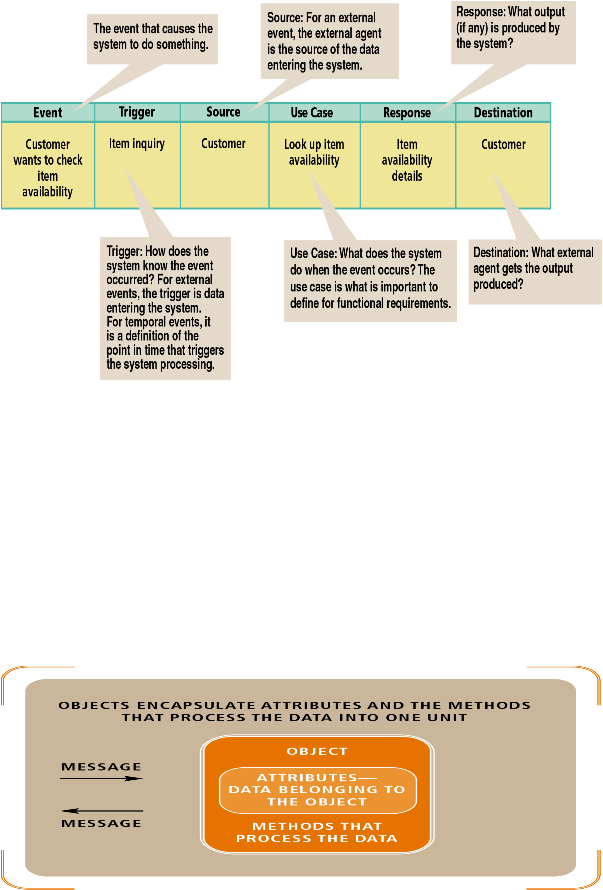

Gambar 2.6. Komponen dari Event Table
Sumber: Satzinger, Jackson, dan Burd (2005: 175)
3.
Domain Class Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 184), domain class diagram
adalah diagram UML yang menunjukkan hal-hal penting dalam aktivitas
user, permasalahan domain class, asosiasi dan atribut. Domain class
diagram digambarkan dengan sebuah kotak yang dibagi menjadi tiga bagian.
Bagian atas terdapat nama objek atau
kelas, bagian tengah terdapat daftar
atribut yang berisi data objek atau kelas, sedangkan bagian bawah terdapat
method yang mengolah data.
Gambar 2.7. Objek yang Meliputi Atribut dan Methods
Sumber: Satzinger, Jackson, dan Burd (2005: 184)
 |
