29
Hubungan asosiasi dalam domain class diagram digambarkan dengan garis
penghubung yang disebut multiplicity of association.
Hubungan
asosiasi
dalam domain class diagram adalah sebagai berikut:
Tabel 2.2. Multiplicity of Association
Hubungan Asosiasi
Simbol
Zero or One (Optional)
0..1
One and Only One (Mandatory)
1
One and Only One Alternate (Mandatory)
1..1
Zero or More (Optional)
0..*
Zero or More Alternate (Optional)
*
One or More (Mandatory)
1..*
Sumber: Satzinger, Jackson, dan Burd (2005: 186)

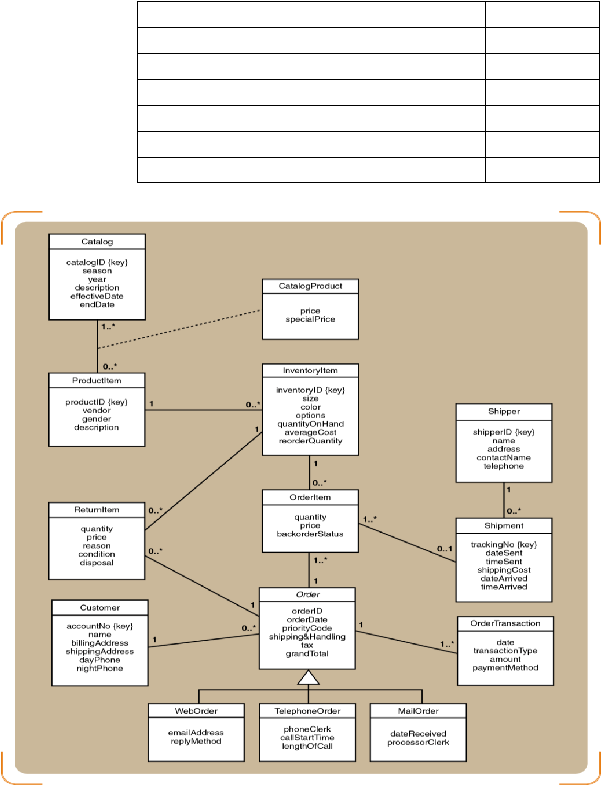

Gambar 2.8. Contoh Domain Class Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 196)
 |
