1.
Two-Tier
Two-tier
merupakan layer aplikasi dan data yang terdapat pada satu
server. Client, aplikasi, dan data saling terhubung pada server
yang
sama.
2.
Three-Tier
Three-tier
merupakan layer
aplikasi dan data yang berada pada server
yang terpisah. Client, aplikasi, dan data saling terhubung dan terdapat
pada lokasi server yang berbeda.
9.
Statechart Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 214), statechart diagram
adalah sebuah diagram yang menunjukkan daur hidup objek pada keadaan
tertentu dengan mengidentifikasi proses-proses yang terjadi pada objek
tersebut.

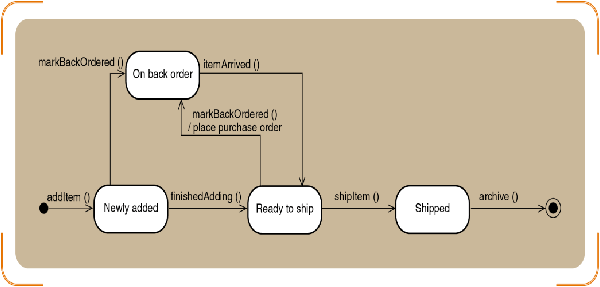

Gambar 2.14. Contoh Statechart Diagram pada Order Item
Sumber: Satzinger, Jackson, dan Burd (2005: 244)
10. System Sequence Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 226), system sequence
diagram adalah suatu diagram yang
digunakan untuk menjelaskan
aliran
informasi pada input
dan output
dari sistem yang terotomatisasi.
System
sequence diagram
menggambarkan interaksi antara sistem dengan aktor.
Interaksi antara sistem dan aktor dilakukan dengan mengirimkan informasi
dari aktor ke sistem sebagai bentuk data input.
Kemudian sistem mengolah
dan memproses data input
tersebut dan mengirimkan informasi baru kepada
aktor sebagai bentuk data output.
 |
