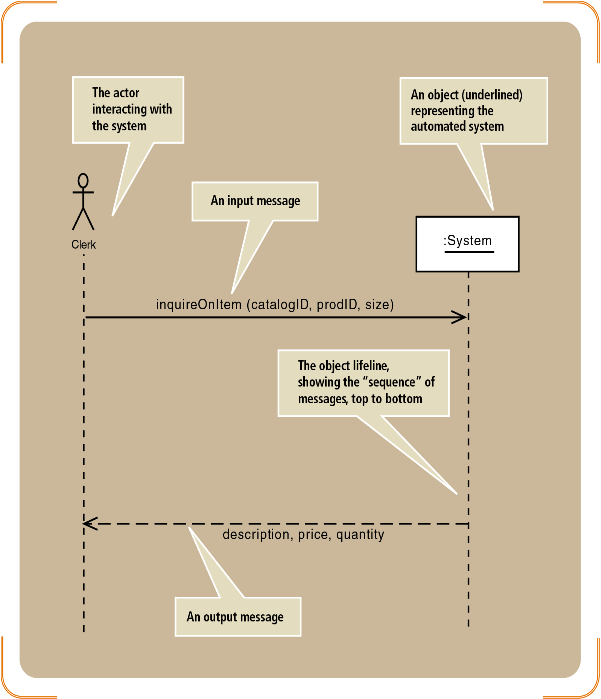

Gambar 2.15. Contoh System Sequence Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 315)
11. Three-Layer Sequence Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 322), three-layer sequence
diagram
merupakan gambaran detail dari sequence diagram. Suatu diagram
yang digunakan untuk mendeskripsikan aliran informasi pada input
dan
output
dari sistem yang terotomatisasi. Three-layer sequence diagram
menambahkan data access layer
sebagai bentuk fungsi penyimpanan dan
pengolahan data.
 |
