22

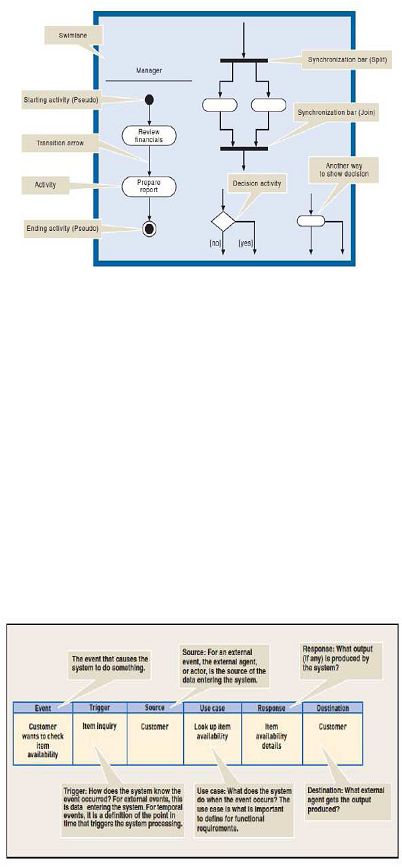

Gambar 2.1 Acticity Diagram Symbol
Sumber : (Satzinger, 2005:145)
2.3.6
Event Table
Menurut Satzinger, Jackson & Burd (2009: 168),
event table
adalah catalog
dari use
case yang yang berisi daftar events di baris dan informasi lainnya yang berada di setiap kolom
berdasarkan events tersebut.
Trigger
adalah sebuah signal yang memberitahu system mengenai suatu event yang
terjadi, baik dari datangnya data yang dibutuhkan atau suatu poin dalam suatu ketika. Source
adalah suatu agen eksternal atau aktor yang menyediakan data kepada system.
Response adalah sebuah hasil, yang telah diproduksi oleh system, yang akan diberikan
kepada tujuan akhir. Dan destination
adalah suatu agen eksternal atau aktor yang menerima
data dari sistem.
Gambar 2.2 Information about each event and
the resulting use case in an event table
Sumber : (Satzinger, 2005:175)
 |
