b.
Business logic layer
Merupakan lapisan yang mengimplementasikan aturan dan
prosedur dari suatu proses bisnis.
c.
View layer
Merupakan lapisan yang menerima input
dan menampilkan
output sebagai hasil dari proses yang berjalan.

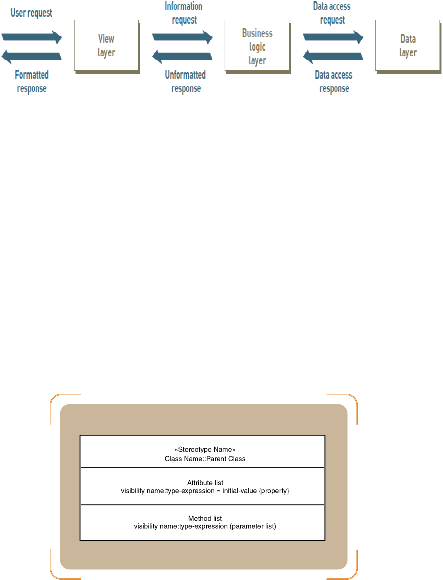

Gambar 2.40: Three-layer architecture
Sumber: Satzinger, Jackson, dan Burd (2005: 280)
2.11.2
Use Case Realization: The Design Discipline within UP Iterations
2.11.2.1
Design Class Diagram
Design Class Diagram digunakan untuk merepresentasikan
software classes yang termasuk ke dalam sistem baru. Lebih
menunjukkan mengenai rancangan aktual dari software. Design Class
Diagram
mempunyai methods
yang menggambarkan apa yang
dilakukan obyek dari class.
Gambar 2.41: Design Class Notation
Sumber: Satzinger, Jackson, dan Burd (2005: 304)
Format yang digunakan untuk menentukan masing-masing atribut
adalah:
1.
Attribute visibility: visibility menunjukkan apakah object
lain
dapat mengakses attribute secara langsung atau tidak. Tanda +
 |
